TLG钢制拖链

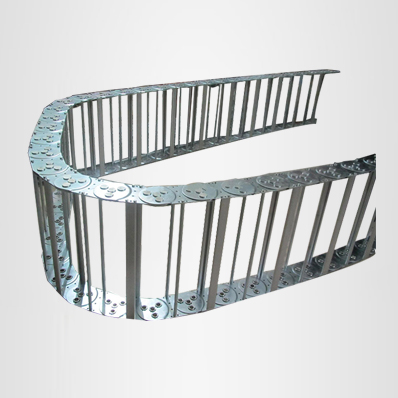

钢制拖链

钢制拖链的主体是由链板(采用优质钢板经淬火后再抛光镀铬/镀锌/喷塑处理)、支撑板(挤拉铝合金)、轴销(合金钢)等部件组成。使电缆或橡胶管与拖链之间不产生扭曲变形,链板经镀铬处理外形效果新颖,结构合理,灵巧强度高,该产品钢性好,不变形.安装方便,使用可靠,易拆装,不下垂有TL45、TL65、TL95、TL125、TL180、TL225、TL250型,拖链宽度可按用户要求定做,弯曲半径从50-800之间。

支撑板形式

(1)当拖链需承载较大管、缆负荷时、应选用高强度支撑板——整块式
(2)当管缆的管接头尺寸大于支撑板内腔孔径或须经常拆装、维修等时。可选用支撑板——分开式
(3)安装管缆的规格品种较多时,可选用支撑板——框架式

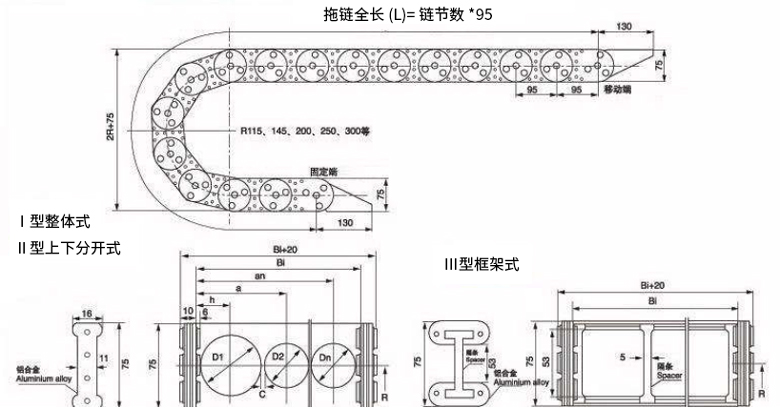

安装尺寸图

安装尺寸图

产品型号

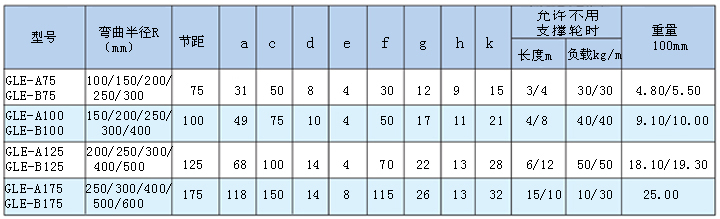

产品参数

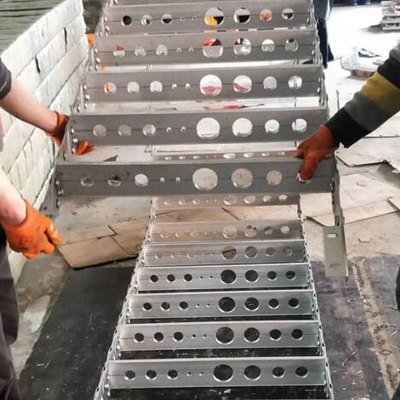

开孔式钢制拖链
开孔式钢制拖链

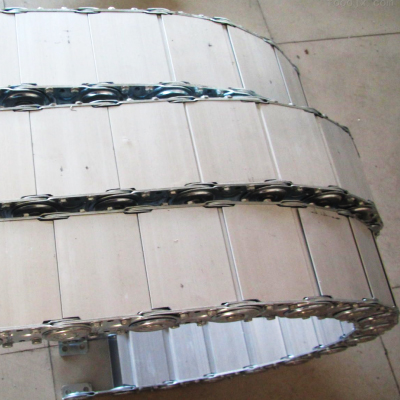

全封闭钢制拖链
全封闭钢制拖链

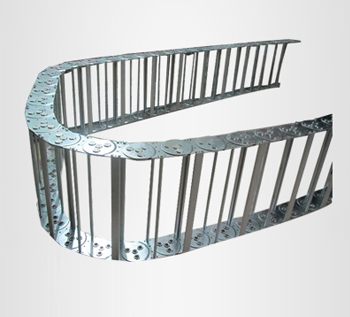

钢制拖链
钢制拖链
